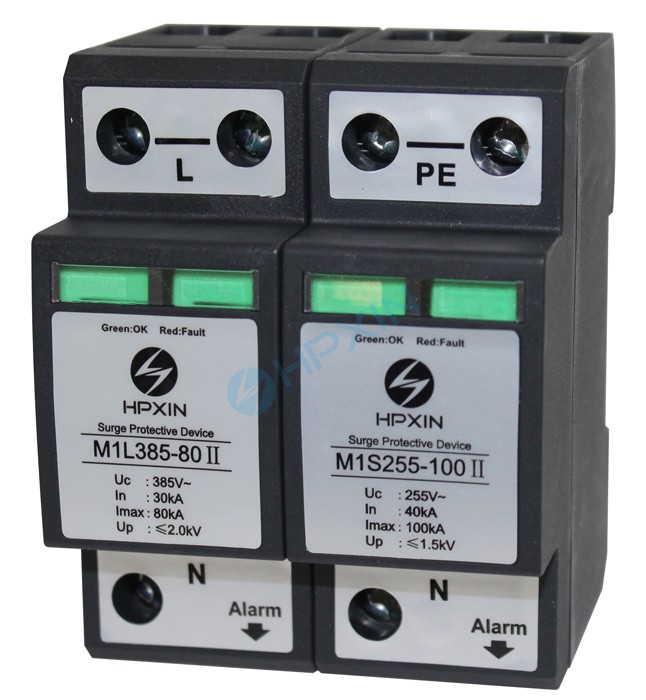

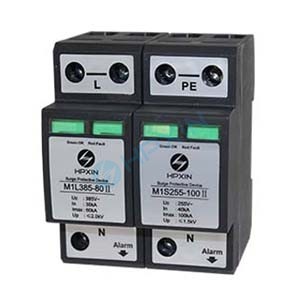

電源防雷器 M1L385-80Ⅱ(1P+N)
電源防雷模塊（Ⅱ類：8/20μs）
一、產品描述：
該產品內置過熱過流保護功能，可為低壓供配電系統與用電設備提供B級（Ⅱ級分類試驗）防雷保護。產品采用35毫米DIN導軌安裝方式，帶有遙信告警接口（干接點），便于遠程監控防雷器狀態。
二、產品特點：
1、泄放能力強
2、泄流更均勻
3、內置多路過熱斷路保護
4、內置多路過流斷路保護
5、失效指示
6、抗環境能力強
7、35mm標準導軌安裝

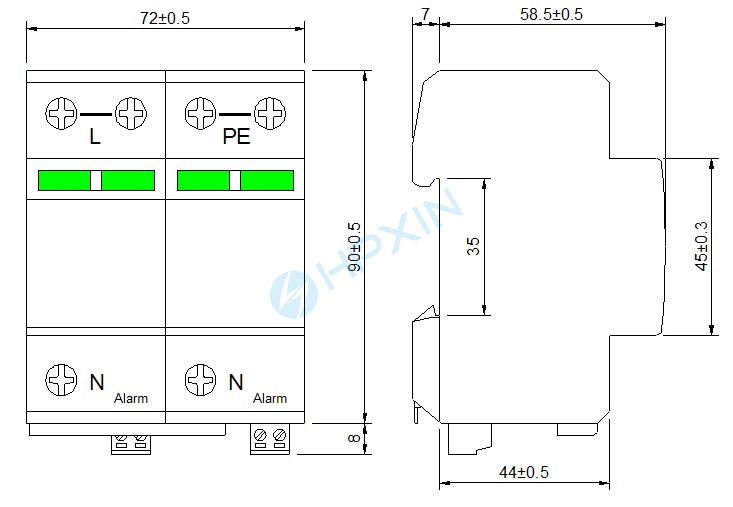

三、結構尺寸
技術參數：
項目 | 技術參數 |
產品型號 | M1L385-80Ⅱ(1P+N) |
額定電壓Un | 230VAC,48~62Hz |
最大持續運行電壓Uc | L-N:385VAC,N-PE:255VAC |
標稱放電電流In | 30kA(8/20μs) |
最大放電電流Imax | 80kA(8/20μs) |
電壓保護水平Up(In) | L-N:≤2.0kV,N-PE:≤1.5kV |
響應時間ta | 25ns |
暫態過電壓特性UTOV | L-N:400V/5sec,N-PE:1200V/200ms |
端子接線范圍 | 2.5 mm2~35mm2(柔性)/50mm2(剛性) |
告警端口額定工作電流 | 250V/0.5A(AC)0.1A(DC) 125V/1A(AC)0.5A(DC) |
外殼阻燃等級 | UL94 V-0 |
外殼防護等級 | IP20 |
依據標準 | IEC61643-1、EN61643-11、YD/T1235.1-2002 |
