防雷功能

SPD類型

復合型

保護模式

X-X；X-C

標稱工作電壓UN

48V/110V/220V/380

最大持續(xù)工作電壓 Uc

63V/150V/275V/420V

標稱放電電流 In( 8/20μs)

10 kA

最大放電電流 Imax( 8/20μs)

20 kA

電壓保護水平 UIn

≤700V/≤700V≤1000V/≤1500V

分（配）線功能

分線 能力

大于500芯

分線功能

一進三出

分（配）線端子接線方式及適應線徑

螺絲壓接式，0.3~2.5mm²

雷擊監(jiān)測功能

雷擊計數

0~999次，可清零

歷史雷擊信息記錄

雷擊時間、電流、（500A~20kA)

信息顯示

液晶顯示

數據存儲及導出

本地存儲容量32G，USB接口移動存儲器導出

故障告警功能

接地告警

防雷接地匯流排與接地匯流排斷開聲光報警（音量可調）

防雷模塊故障告警

防雷模塊失效、拔出、松脫聲光報警及LED指示故障位置

結構/電氣/性能

絕緣電阻（DC500V）

≥1000MΩ

箱體材質/顏色

2mm鍍鋅鋼板（噴塑）/428C

接地匯流排/材質

防雷、屏蔽、保護接地匯流排/50*5mm²鍍錫紫銅

引入、輸出走線槽

引入、輸出走線槽，1mm金屬鍍鋅材質，50*50mm

內安裝板材質

2mm鍍鋅鋼板

零層預留

2*16位電源端子

電纜卡箍

11組50*50金屬卡箍

開門方式

前后雙開門（四面門可拆卸）

工作環(huán)境

環(huán)境溫度：－20℃～+60℃；相對濕度：≤5％～90％；大氣壓力≥54.0kPa

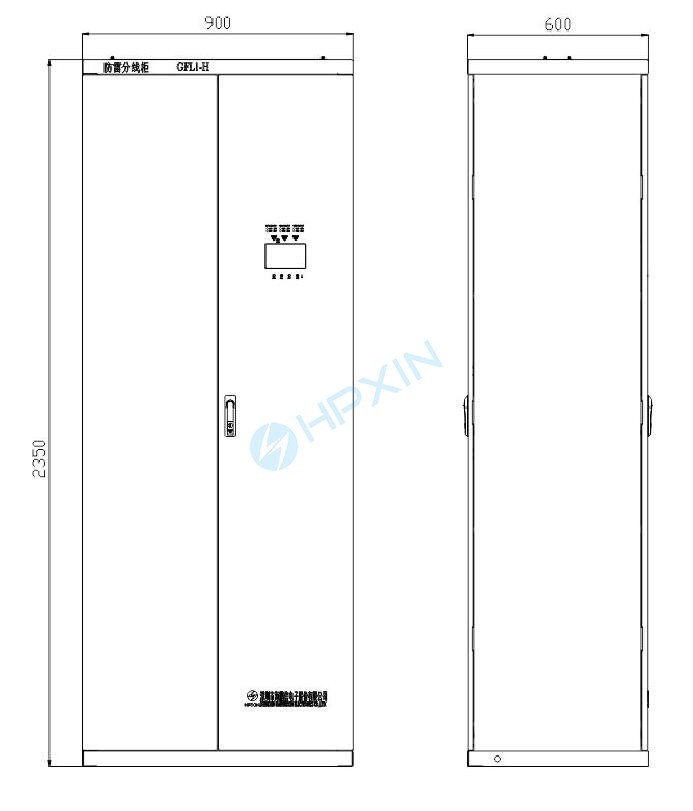

外形尺寸

2350*900*600mm
