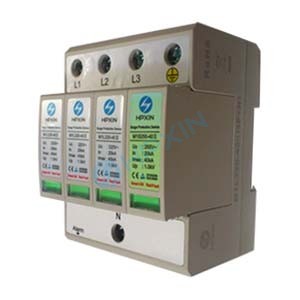

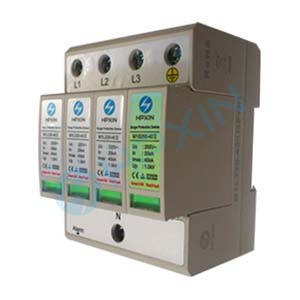

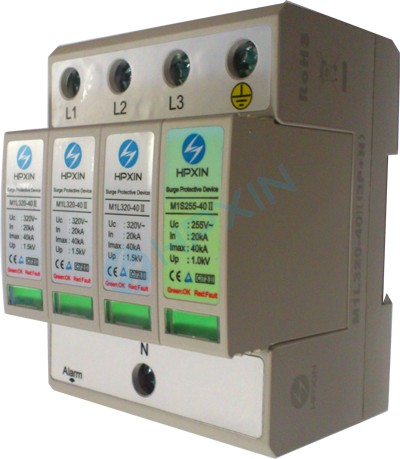

電源防雷器 M1L320-40Ⅱ(3P+N)
電源防雷模塊(Ⅱ類:8/20μs)
電源防雷模塊(Ⅱ類:8/20μs)
一、產品描述:
該產品內置過熱過流保護功能,可為低壓供配電系統與用電設備提供C級(Ⅱ級分類試驗)防雷保護。產品采用35毫米DIN導軌安裝方式,電涌保護模塊可獨立更換,便于安裝及維護,帶有遙信告警接口(干接點),便于遠程監控電涌保護器狀態。
二、產品特點:
1、泄放能力強
2、泄流更均勻
3、內置多路過熱斷路保護
4、內置多路過流斷路保護
5、失效指示
6、抗環境能力強
7、35mm標準導軌安裝
技術參數:
項目 | 技術參數 |
產品型號 | M1L320-40Ⅱ(3P+N) |
最大持續運行電壓Uc | 320VAC/255V(N-PE) |
標稱放電電流In(8/20μs) | 20kA |
最大放電電流Imax(8/20μs) | 40kA |
電壓保護水平Up(In) | ≤1.5kV(L-N)/≤1.0kV(N-PE) |
前置熔斷器 | 125AgL |
耐受短路電流 | 25kArms |
端子接線范圍 | 1.5 mm2~25mm2(柔性)/35mm2(剛性) |
告警端口額定工作電流 | 250V/0.5A(AC)0.1A(DC) 125V/1A(AC)0.5A(DC) |
外殼阻燃等級 | UL94 V-0 |
外殼防護等級 | IP20 |
